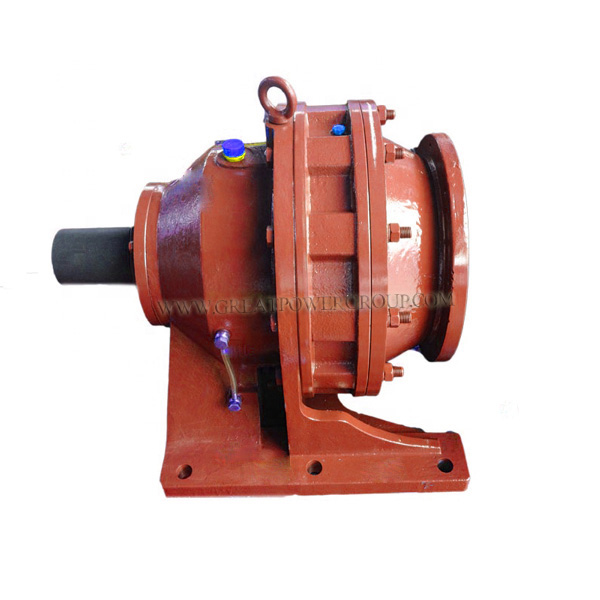

Prevodovka s reduktorom rýchlosti BW Series Cycloidal Pinwheel

Krátky popis:

BW sériaje druh prenosového zariadenia, ktoré aplikuje zásadu planetárneho prenosu a prijíma zubné zubné zubné meshing. Prenos cykloidného redukcie je možné rozdeliť na vstupnú jednotku, spomaľovaciu jednotku a výstupnú jednotku. Hlavné časti pohonu prijímajú vysokú kvalitnú legovú oceľ. Po karburácii, ochladení a brúsení môže presnosť zubov prevodového stupňa dosiahnuť 6 úrovní. Tvrdosť povrchu zubov všetkých prenosových prevodových stupňov môže dosiahnuť HRC54 - 62 Po karburizácii, ochladzovaní a brúsení, celý prenosový hluk je nízky, vysoká účinnosť a dlhá životnosť.

Detail produktu

Značky produktov

Opis produktu
BW sériaje druh prenosového zariadenia, ktoré aplikuje zásadu planetárneho prenosu a prijíma zubné zubné zubné meshing. Prenos cykloidného redukcie je možné rozdeliť na vstupnú jednotku, spomaľovaciu jednotku a výstupnú jednotku. Hlavné časti pohonu prijímajú vysokú kvalitnú legovú oceľ. Po karburácii, ochladení a brúsení môže presnosť zubov prevodového stupňa dosiahnuť 6 úrovní. Tvrdosť povrchu zubov všetkých prenosových prevodových stupňov môže dosiahnuť HRC54 - 62 Po karburizácii, ochladzovaní a brúsení, celý prenosový hluk je nízky, vysoká účinnosť a dlhá životnosť.
Produkt
1. Vysoký redukčný pomer a účinnosť.
2. štruktúra a malý objem.
3. Stabilná prevádzka a nízky hluk.
4. Prevádzka na prevádzku a dlhá životnosť.
5. Malé preťaženie kapacity, silný odpor voči nárazu, malý okamih zotrvačnosti.

Technický parameter

Typ pódium Model Pomer Nominálna sila (KW) Nominálny krútiaci moment (N.M)
X/B Séria cykloidný reduktor reduktor B09/x1 9 - 87 0,55 - 0,18 26 - 50
B0/X2 1,1 - 0,18 58 - 112
B1/X3 0,55 - 0,18 117 - 230
B2/X4 4 - 0,55 210 - 400
B3/X5 11 - 0,55 580 - 1010
B4/X6/X7 11 - 2.2 580 - 1670
B5/X8 18,5 - 2.2 1191 - 3075
B6/X9 15 - 5.5 5183 - 5605
B7/X10 11 - 45 7643
Typ pódium Model Pomer Nominálna sila (KW) Nominálny krútiaci moment (N.M)
X/B Séria cykloidný reduktor Dvojitý reduktor B10/x32 99 - 7569 0,37 - 0,18 175
B20/x42 1,1 - 0,18 600
B31/X53 2,2 - 0,25 1250
B41/X63 2,2 - 0,25 1179 - 2500
B42/X64 4 - 0,55 2143 - 2500
B52/X84 4 - 0,55 2143 - 5000
B53/X85 7,5 - 0,55 5000
B63/X95 7,5 - 0,55 5893 - 8820
B74/X106 11 - 2.2 11132 - 12000
B84/X117 11 - 2.2 11132 - 16000
B85/X118 15 - 2.2 16430 - 21560
B95/X128 15 - 2.2 29400

Aplikácia:
Prevodovka reduktora rýchlosti cykloidného kolesa BW Series sa široko používa v textilnom, svetelnom priemysle, ťažbe, ropnom chemickom priemysle,stavebný stroj atď.
