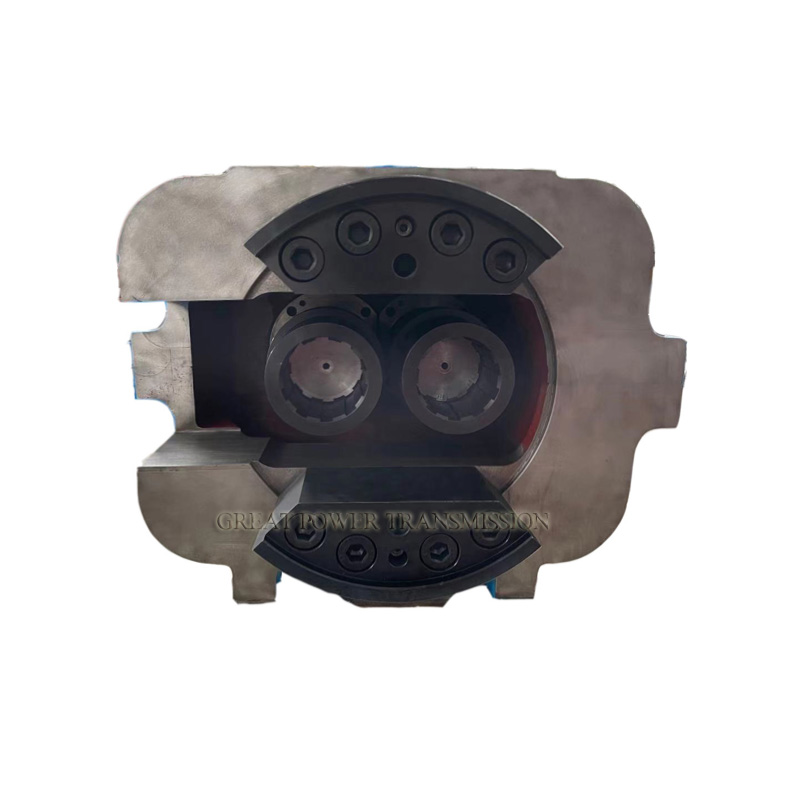

Prevodovka horizontálneho kužeľového dvojzávitového extrudéra série SZW

Krátky popis:

Prevodovka série SZW je špeciálna hnacia jednotka zladená s kužeľovým dvojzávitovkovým extrudérom. Skladá sa z dvoch častí, a to z redukčnej skrine a rozvodnej skrine. Integrovaný dizajn rozvodnej skrine a prenosovej skrine má výhody kompaktnej konštrukcie, pohodlnej inštalácie. Po znížení otáčok a zvýšení krútiaceho momentu motora odošle hnaciu silu do rozvodnej skrine, potom poháňa dvojité výstupné hriadele (uhol je rovnaký ako u dvojzávitovkových tyčí) cez pár malých kužeľových špirálových ozubených kolies s hnacím pomerom 1:1, čím poháňa skrutkové tyče, aby sa otáčali smerom von iným smerom.

Pošlite nám e-mail

Detail produktu

Štítky produktu

Základné informácie

Model č.	SZW65~110
Vstupný výkon	5,5 kW ~ 550 kW
Výstupný krútiaci moment	510N · m ~ 105050N · m
Vstupná rýchlosť	600-1500 ot./min
Výstupná rýchlosť	Na základe pomeru
Materiál prevodovky	Nízkouhlíková legovaná oceľ 20CrMnTi
Materiál na bývanie	Liatina
Spracovanie ozubených kolies	CNC brúsenie
Značka ložísk	C&U, NXZ‌, ZHJ, ZWZ, LYC, HRB, NSK, FAG atď.
Značka olejového tesnenia	FAG, NAK atď.
Tvrdosť povrchu ozubených kolies	HRC54~62
Presnosť prevodovky	6. ročník
Tepelné spracovanie	Nauhličovanie, kalenie
Výstupný režim	Výstup dutého hriadeľa
Vstupný režim	Pevný hriadeľ

Popis produktu
Prevodovka série SZW je špeciálna hnacia jednotka zladená s kužeľovým dvojzávitovkovým extrudérom. Skladá sa z dvoch častí, a to z redukčnej skrine a rozvodnej skrine. Integrovaný dizajn rozvodnej skrine a prenosovej skrine má výhody kompaktnej konštrukcie, pohodlnej inštalácie. Po znížení otáčok a zvýšení krútiaceho momentu motora odošle hnaciu silu do rozvodnej skrine, potom poháňa dvojité výstupné hriadele (uhol je rovnaký ako u dvojzávitovkových tyčí) cez pár malých kužeľových špirálových ozubených kolies s hnacím pomerom 1:1, čím poháňa skrutkové tyče, aby sa otáčali smerom von iným smerom.

Funkcia produktu
1.Existuje evolventná valcová prevodovka, ktorej dáta a štruktúra sú optimálne navrhnuté počítačom.
2. Ozubené kolesá sú vyrobené z vysoko kvalitnej nízko uhlíkovej legovanej ocele po penetrácii uhlíka, kalení a brúsení zubov. Má vysokú tvrdosť na povrchu zubov, veľkú nosnosť, malú hlučnosť, plynulý chod a vysokú efektivitu jazdy.
3.Materiál rozvodnej skrine je liatina s tvárnym grafitom a ozubené kolesá majú vysokopevnostné brúsené zuby, v ktorých sú rozvedené hadovité potrubia chladiacej vody.
4. Maximálne vstupné otáčky prevodovky zvyčajne nie sú väčšie ako 1500 ot./min.
5. Teplota v pracovnom prostredí je -10℃-45℃. Keď je teplota nižšia ako 0℃, mazací olej by sa mal pred spustením predhriať na + 10℃.

Technický parameter

Nie	Typ	Vstupný výkon (KW)	Pomer jazdy	Vstupná rýchlosť (RPM)	Výstupná rýchlosť (RPM)	Výstupný krútiaci moment jedného hriadeľa (N.M)
1	SZW65	37	38.6	1500	38.9	4518
2	SZW80	55	38.3	1500	39.2	6786
3	SZW92	110	37.3	1500	40.2	13130
4	SZW110	160	37.4	1500	40.1	20424

Aplikácia
Prevodovka série SZW je široko používaná v plastových kužeľových dvojzávitovkových extrudéroch.

FAQ

Otázka: Ako si vybrať a prevodovka aredukcia rýchlosti prevodovky?

Odpoveď: Môžete sa obrátiť na náš katalóg a vybrať si špecifikáciu produktu alebo môžeme tiež odporučiť model a špecifikáciu po poskytnutí požadovaného výkonu motora, výstupnej rýchlosti a pomeru otáčok atď.

Otázka: Ako môžeme zaručiťproduktukvalita?
Odpoveď: Máme prísny postup kontroly výrobného procesu a testujeme každú časť pred dodaním.Náš reduktor prevodovky tiež po inštalácii vykoná príslušnú prevádzkovú skúšku a poskytne správu o skúške. Naše balenie je v drevených obaloch špeciálne na export, aby sa zabezpečila kvalita prepravy.
Q: Prečo si vyberám vašu spoločnosť?
Odpoveď: a) Sme jedným z popredných výrobcov a vývozcov zariadení na prenos ozubených kolies.
b) Naša spoločnosť vyrába ozubené kolieska už asi 20 rokov s bohatými skúsenosťamia pokročilé technológie.
c) Môžeme poskytnúť najlepšiu kvalitu a najlepšie služby s konkurenčnými cenami produktov.

Otázka: Čo jetvoj MOQ apodmienkyplatba?

Odpoveď: MOQ je jedna jednotka. T/T a L/C sú akceptované a možno dohodnúť aj iné podmienky.

Otázka: Môžete poskytnúť príslušnú dokumentáciu za tovar?

A:Áno, môžeme poskytnúť väčšinu dokumentácie vrátane návodu na obsluhu, testovacej správy, správy o kontrole kvality, poistenia prepravy, osvedčenia o pôvode, baliaceho zoznamu, obchodnej faktúry, nákladného listu atď.
